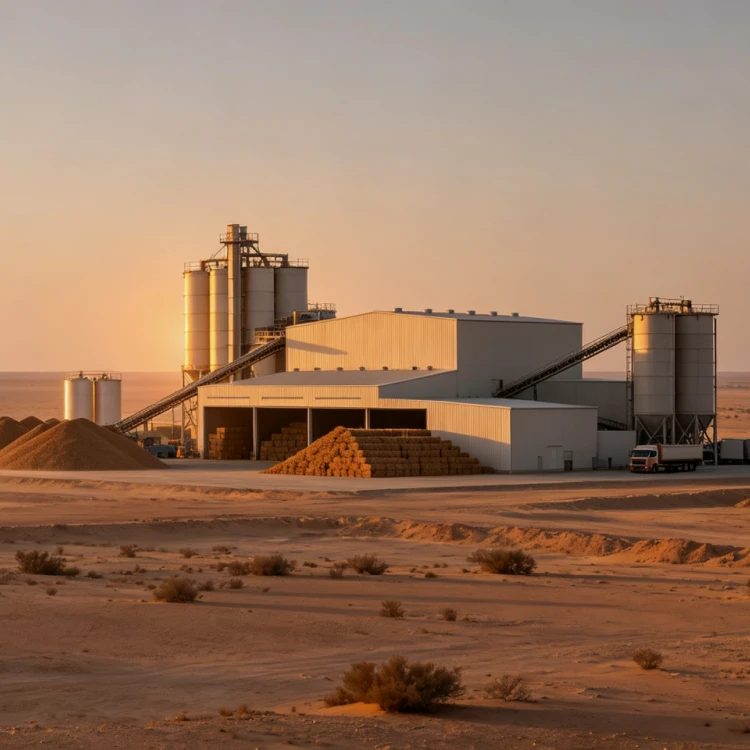

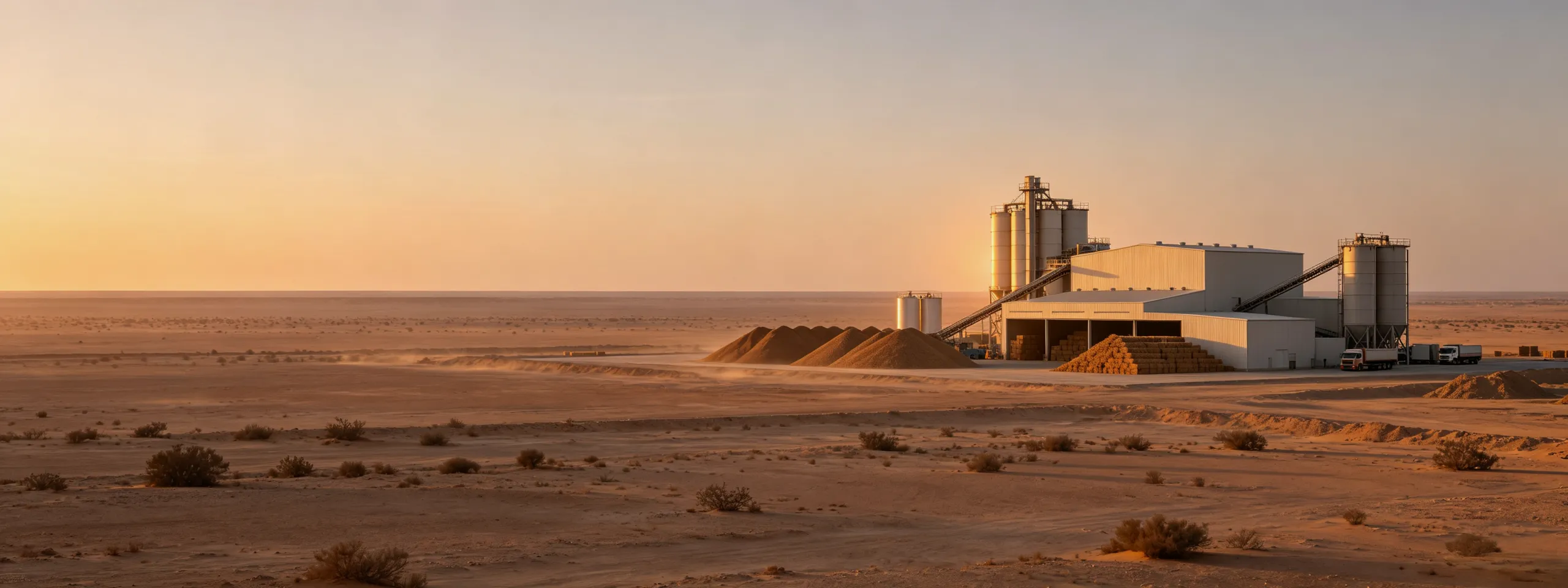

Завод по производству соломенных гранул в Ираке
Диаметр гранул:
6-10 мм
Сырье:
Пшеничная солома, кукурузные стебли, рисовая солома
Применение:
Линия по производству гранул из сельскохозяйственных культур
Название проекта:
Автоматизированный завод по производству гранул из соломы в Ираке (проект «под ключ»)
мощность:
8-10 T/H
История проекта
Ирак обладает богатыми запасами соломы. Традиционные методы обращения с соломой — такие как сжигание или просто складывание в кучи — затрудняют её эффективное использование. В последние годы спрос на альтернативные источники энергии неуклонно растёт. В результате наш клиент осознал потенциал проекта по производству гранул из соломы.
Заказчик — компания, специализирующаяся на использовании сельскохозяйственных ресурсов. В рамках данного проекта солома сельскохозяйственных культур перерабатывается в стандартизированные топливные гранулы. Решая проблему значительных потерь ресурсов, проект также приносит существенный доход. Производимые компанией соломенные гранулы завоевали признание на рынке.
Этот проект по строительству завода по производству соломенных гранул в Ираке был реализован по схеме «под ключ». Мы предоставили заказчику индивидуально разработанную производственную линию и полный комплекс услуг по проекту, включая планирование, адаптацию оборудования, монтаж и ввод в эксплуатацию на месте, а также обучение операторов; весь проект был реализован в течение четырех месяцев.
Обзор проекта
Перед началом строительства завода по производству гранул из соломы в Ираке наши инженеры оказали заказчику всестороннюю помощь в планировании с учетом характеристик сырья, требований к производственной мощности и площади участка. В итоге мы разработали конфигурацию автоматизированной производственной системы, охватывающей весь процесс от измельчения сырья до упаковки готовой продукции. Данная линия по производству гранул из сельскохозяйственных культур управляется ПЛК, что обеспечивает эффективное производство и сокращает затраты на рабочую силу.
С учетом потребностей заказчика продукция этой производственной линии в основном используется в качестве промышленного топлива и для отопления. В связи с высокими требованиями к производственной мощности мы поставили две дробилки и две машина для производства гранул из пшеничной соломыработающие параллельно. Полученные гранулы отличаются высокой плотностью, компактной структурой и стабильным горением. Они служат вполне полноценной альтернативой традиционным видам топлива.
Сырье заказчика состоит из различных видов соломы в тюках. Для облегчения гранулирования дробильная секция оснащена устройством для разбивания тюков и молотковой дробилкой для соломы. В результате дробления получается порошкообразный материал с размером частиц 3–5 мм, что значительно повышает эффективность гранулирования.
Для удовлетворения потребностей различных сфер применения в области сжигания заказующему необходимо производить гранулы из соломы разных размеров. Поэтому машины для производства гранул из соломы оснащены несколькими комплектами кольцевых матриц с различными размерами пор. Получаемые гранулы имеют диаметр 6–10 мм и длину 10–40 мм.
Решение производственных проблем
В ходе строительства данного завода по производству гранул из соломы в Ираке мы помогли заказчику решить множество производственных и технических задач. Среди них были вопросы переработки сырья, организации производственной среды, а также обеспечения стабильной и долгосрочной эксплуатации. Эти проблемы также характерны для других заводов по производству гранул из биомассы. Наше оборудование и решения разработаны с учетом практических потребностей и направлены на достижение оптимальных производственных результатов.
Исходным сырьем служила сырая солома в тюках с относительно длинными волокнами. Если эту солому недостаточно измельчить, это может привести к затруднениям при формировании гранул и к заторам в грануляторе. Участок измельчения включает в себя распаковку тюков, предварительное измельчение и тонкое измельчение для подготовки сырья к оптимальному гранулированию.
Ввиду легкой текстуры соломы при её измельчении образуется значительное количество пыли, что может негативно повлиять на условия труда на производстве. Поэтому мы установили систему пылеудаления для участка измельчения. Эта система использует воздушный поток для отвода материала из дробилки и оснащена фильтрами, предотвращающими утечку пыли.
При целевой высокой производственной мощности в 8–10 т/ч стабильная работа производственной линии имеет решающее значение. Заказчик остановил свой выбор на данном автоматизированном производственном процессе. Он обеспечивает автоматическую подачу сырья, эффективное формование, а также автоматическое охлаждение и прессование. Кроме того, он позволяет сократить затраты на рабочую силу, свести к минимуму вероятность человеческих ошибок и обеспечить высокую эффективность производства.
Для обеспечения бесперебойного потока между этапами технологического процесса мы установили два бункера-накопителя объемом 8 м³ между этапами распаковки тюков и измельчения. Перед гранулятором установлен бункер-накопитель объемом 10 м³, а система упаковки оснащена бункером-накопителем объемом 4 м³. Эти бункеры-накопители позволяют эффективно предотвращать простои оборудования.
Проектирование технологического процесса завода по производству гранул из соломы в Ираке:
Ниже представлена блок-схема данного решения по производству гранул из сельскохозяйственных отходов. Она отличается научно обоснованным разделением на технологические этапы, каждый из которых оснащен удобным и надежным производственным оборудованием. В зависимости от фактических производственных требований и характеристик сырья разделение технологического процесса может варьироваться в разных решениях. Мы можем предложить вам наиболее подходящий проект производственного процесса с учетом ваших конкретных потребностей.
01
Разрубание тюков
Для прессованной соломы и сыпучей соломы крупного размера мы сконфигурировали дисковый разбиватель тюков. Он работает в комплексе с выгрузным ленточным конвейером, воздуходувкой и системой пылеудаления. Эти компоненты обеспечивают предварительное измельчение прессованной соломы.
02
Дробление
Данный участок предназначен для тонкой переработки сыпучей соломы мелкого размера или предварительно измельченной соломы. Данная конфигурация включает в себя два измельчителя соломы и систему пылеудаления. Силос для хранения служит буфером для материала, переработанного на участке развязывания тюков.
03
Гранулирование
Для удовлетворения потребностей высокопроизводительного производства мы предлагаем промышленные машины для прессования соломы в гранулы. Они эффективно перерабатывают измельчённый порошкообразный материал в гранулы. Заменив кольцевые матрицы и отрегулировав режущие ножи, заказчики могут производить гранулы различных размеров.
04
карбонизация
Только что прессованные соломенные гранулы имеют относительно высокую влажность и мягкую консистенцию, поэтому для закрепления их формы требуется охлаждение. Данный участок ускоряет этот процесс. Он оснащен автоматизированным противоточным охладителем и системой пылеудаления с вентиляторами. Температура охлажденных гранул не превышает температуру окружающей среды более чем на 3–5 °C.
05
грохочение
Секция просеивания обеспечивает единообразные технические характеристики гранул и повышает их качество. Она позволяет отделить 2–3 фракции гранул разного размера, обеспечивая гладкую поверхность гранул. В реальных проектах эта секция, как правило, монтируется и эксплуатируется совместно с охладителем, что позволяет сэкономить место и повысить эффективность производства.
06
Упаковка
Для повышения эффективности прессования данная секция оснащена автоматическими весами для прессования, обеспечивающими автоматическое взвешивание и упаковку. Перед весами для прессования расположено зернохранилище, предназначенное для временного хранения просеянных гранул. Такая конфигурация позволяет сократить затраты на рабочую силу и обеспечить стабильную производственную мощность.
Основное оборудование для линии по производству гранул из сельскохозяйственных культур
Ниже приведена конфигурация оборудования для основной технологической линии, которая обеспечивает стабильную работу данного завода по производству гранул из соломы в Ираке. Данные машины также эффективно используются на других линиях по производству гранул из соломы. Помимо них мы разработали и другие модели аналогичного оборудования, чтобы удовлетворить производственные потребности более широкого круга клиентов.
01

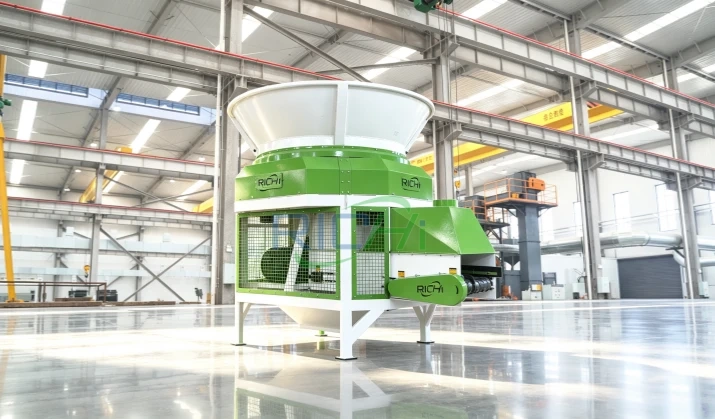

Измельчитель соломенных тюков
Данное устройство представляет собой дисковый измельчитель тюков, специально разработанный для грубого измельчения материалов с высоким содержанием клетчатки, упакованных в тюки. Его молотковые ножи изготовлены из марганцевой стали марки № 65 и проходят процесс закалки для повышения износостойкости. Размер измельчённого материала составляет примерно 20–30 мм. Установка может быть оснащена подающим цепным конвейером, выгрузным ленточным конвейером и системой пылеудаления.
02

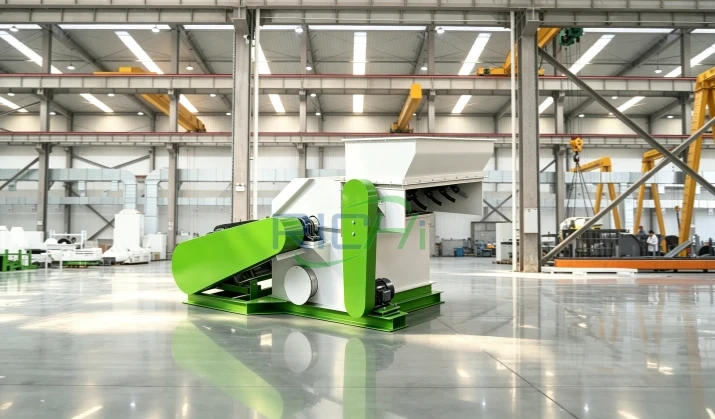

машина для измельчения соломы
Мы предлагаем высокоэффективные машина для измельчения соломы, предназначенная для измельчения материалов с высоким содержанием волокон до порошкообразной консистенции с размером частиц от примерно 0,5 до 20 мм. Измельчённый материал может использоваться для гранулирования или в других целях. Данное оборудование представляет собой молотковую дробилку тонкого измельчения, размер ячейки сита которой можно настроить в соответствии с требованиями заказчика.
03

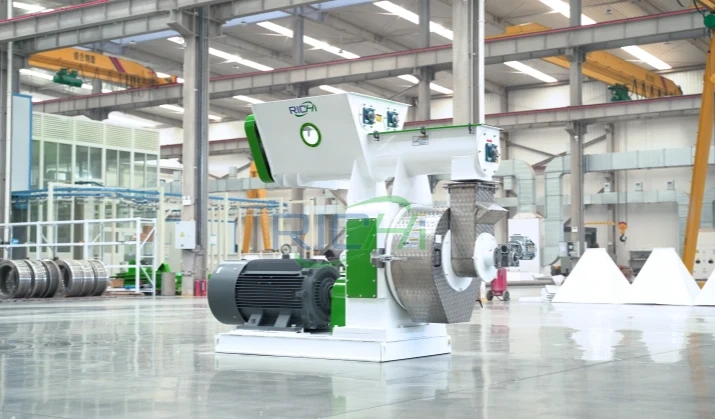

машина для производства соломенных гранул
Сайт машина для производства соломенных гранул специально разработана для гранулирования материалов с высоким содержанием клетчатки. Ее загрузочное отверстие имеет конструкцию, предотвращающую образование комков, и сочетается с питателем с регулируемой частотой, что обеспечивает плавную подачу сырья. Оснащенная системой с двумя валками и инновационной кольцевой матрицей, она обеспечивает высокую эффективность гранулирования и высокую производительность на единицу оборудования. Все изнашиваемые детали изготовлены из износостойкой легированной стали, что гарантирует длительный срок службы.
04

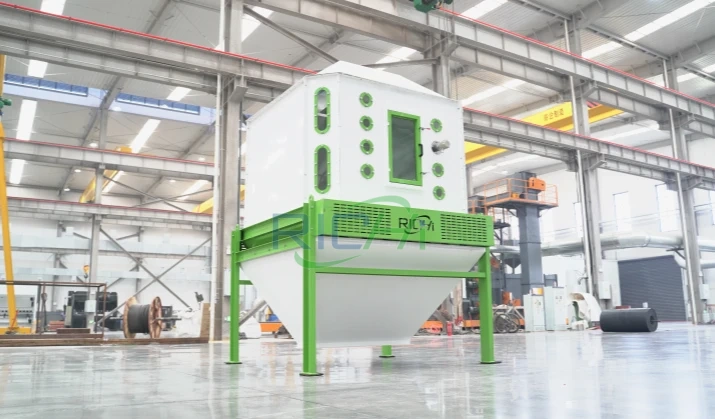

машина для охлаждения гранул
Это машина для охлаждения гранул Для охлаждения используется внешний воздух. Он отличается высокой степенью автоматизации. Его восьмиугольная конструкция минимизирует потери гранул и облегчает выгрузку. Конечная температура не более чем на 3-5°C ниже комнатной.
05
машина для сортировки гранул
Для этапа сортировки мы предлагаем высокочастотный вибрационный грохот. Эта машина использует самобалансирующийся вибрационный механизм для обеспечения превосходной производительности просеивания. Зажимной механизм грохота обеспечивает быструю и легкую замену сита.
06

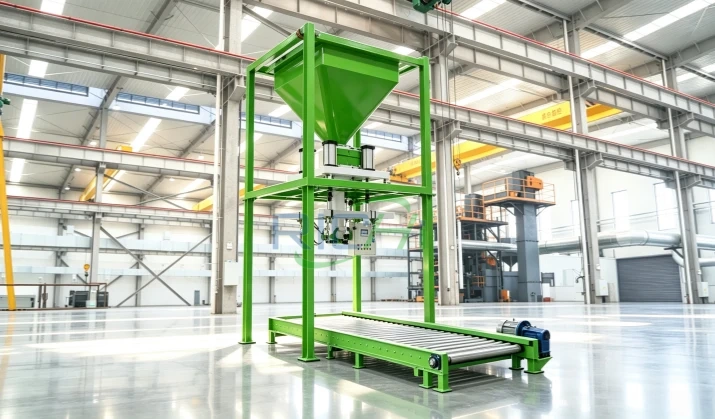

Система упаковки гранул
Чтобы помочь нашим клиентам добиться высокого качества упаковки продукции, мы предлагаем полностью автоматические упаковочные весы. Это устройство взвешивает и упаковывает продукцию автоматически, сокращая трудозатраты. При использовании влагонепроницаемых упаковочных мешков оно также продлевает срок хранения гранулированной продукции.
